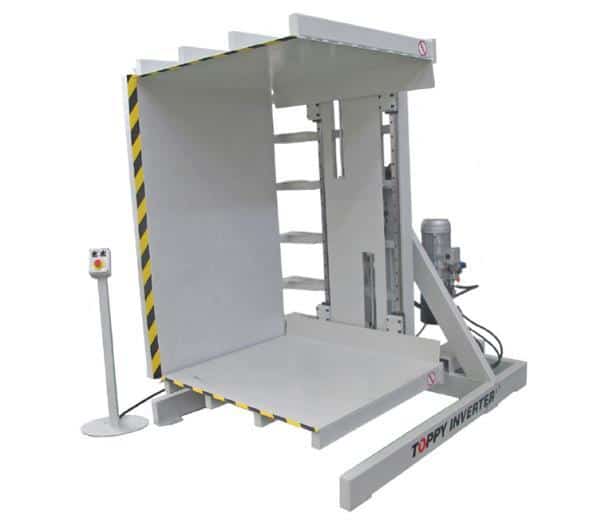

Stacjonarna obracarka/zmieniarka palet Toppy Inverter 550-1680

Opis:

Obracarka Toppy Inverter Silver 550-1680 jest stacjonarną obrornicą palet, która służy obracaniu palet, odwracaniu palet w celu zmieniania palet pod ładunkami o całkowitym maksymalnym ciężarze 1000 kg i maksymalnej wysokości 1680mm.

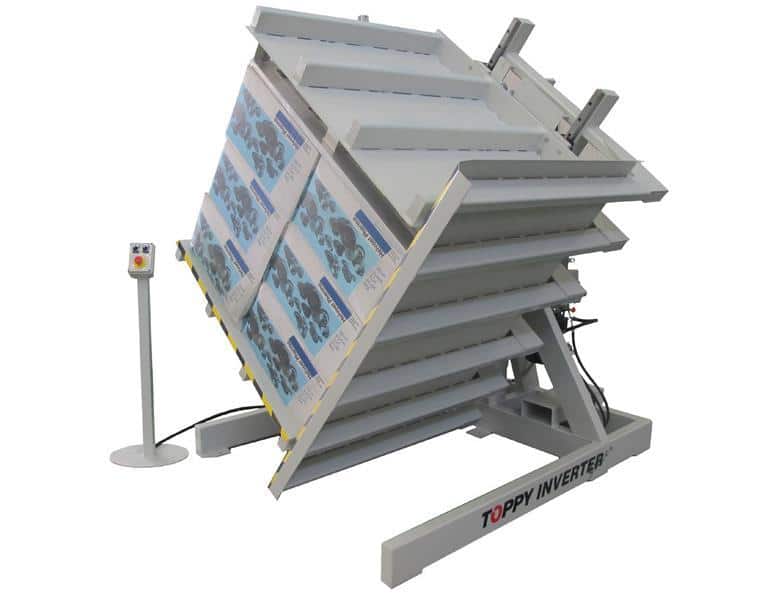

Obracanie palet z ładunkiem odbywa się poprzez:

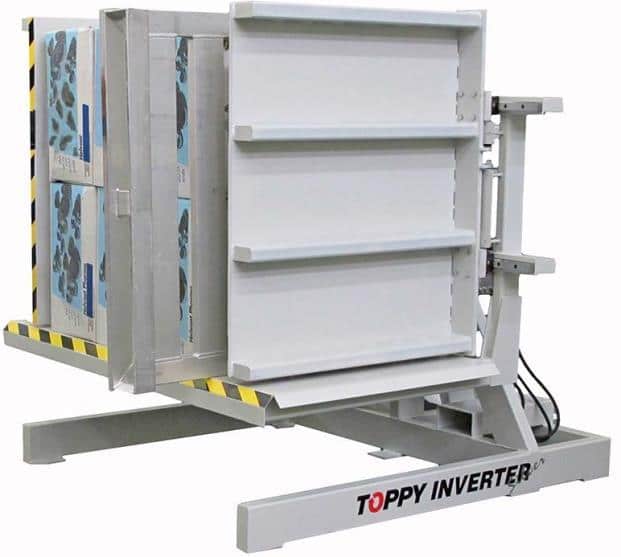

- obrót o 90° dla towarów stabilnych (np. skrzynki, paczki) - wtedy jest możliwa wymiana palety na nową przy takim położeniu obracarki (paletę wyciągamy z boku)
- obrót o 180° dla towarów niestabilnych i (nie) kruchych (takich jak ampułki lub butelki). (paletę ściągamy z góry towaru)

Odwracarka do palet Toppy Inverter Silver  jest  stacjonarną obracarką palet, która pozwala na  załadunek obracarki i rozładunek obracarki palet jedynie wózkiem widłowym (dlatego, że dolna platforma załadunkowa obracarki nie dojeżdża do poziomu posadzki, na której stoi obracarka.

Podnoszenie i obrót są realizowane za pomocą układu hydraulicznego.

W terminologii branżowej mamy do czynienia z wieloma określeniami obracarki takimi jak: odwracarka palet, zmieniarka palet, inwerter palet, obracarka palet, przewracarka palet lub wymieniarka palet.

Wyposażenie obracarki:

- Dwa cylindry otwierające platformę (podest) każdy cylinder ma zawór bezpieczeństwa, są one zainstalowane za pomocą sztywnych rur, (w przeciwieństwie do mocowania ich na rurach giętkich, tak jak w obracarkach konkurencji – kiedy to mocowanie ulega częstym awariom).

- Obracarka palet jest ponadto wyposażona w silnik samochłodzący, z tylną podporą, i prowadnicami na rolce. Silnik ma dwie pompy (na każdą platformę jeden silnik).

Platforma załadunkowa otrzymuje maksymalne ciśnienie, aby podnieść ładunek a górna platforma dostaje minimalne ciśnienie aby się obniżyć nie zgniatając przy tym ładunku. 2 czujniki wykrywają która platforma jest wyżej aby zaaplikować odpowiednie ciśnienie.

- Dwa przełączniki ciśnienia oleju (regulujących ciśnienie) ,

- Dwa manometry oraz przełącznik bezpieczeństwa ciśnienia oleju wyposażony w timer, dzięki niemu przełącznik ciśnienia oleju zatrzymuje ciśnienie, gdy maksymalny czas w którym ciśnienie jest podawane na platformę został osiągnięty.

- Łożysko kulowe obsługiwane przez przekładnię rotacyjną. Jeśli ciśnienie jest za wysokie olej wraca do zbiornika poprzez giętki  przewód.

- Mechaniczne i elektryczne kontrolki, wliczając w to 2 kontrolki awaryjne (jedna poprzez naciśnięcie guzika , druga na panelu elektrycznym w tylnej części zmieniarki).

Ze względów bezpieczeństwa, obracarka może być wyposażona w:

- Barierki metalowe (lub galwanizowane) ochronne, które wyodrębniają obracarkę z przestrzeni w której sie znajduje zabezpieczając obrotnicę przed niepożądanym wtargnięciem w zakres jej działania osób trzecich. Z reguły montowane są w odległosci ok. 80 cm wokół obracarki z trzech stron lub z dwóch stron obracarki.

- Fotokomórki umieszczone na barierkach metalowych przy wejściu do obracarki. Zamontowane i sprzężone z systemem pracy obracarki przerywają jej pracę w momencie przekroczenia lini wejścia w dowolnym cyklu pracy obracarki.

O tym czy fotokomórki i barierki ochronne będą zainstalowane decyduje Użytkownik (z reguły służby BHP) niemniej Producent zaleca ich stosowania.

Barierki metalowe z fotokomórkami na wejściu wokół obracarki

Urządzenie wyposażone jest w 2 tryby pracy:

• Tryb półautomatyczny – operator naciska przycisk działania i maszyna wykonuje zadaną czynność; np. operator naciska „obrót” i maszyna obraca się o 180°,
• Tryb w pełni automatyczny – operator może nacisnąć jakikolwiek przycisk i maszyna wykonuje cały cykl pracy.

Jest to najmniejsza obracarka do palet stacjonarna; posiada udźwig 1000 kg i zakres wysokości towarów 550-1680mm. Nastepna, wyzsza wersja obracarki do palet to Toppy Inverter 650-2000mm.
